Per la sostituzione del guanto operatore procedere come segue:

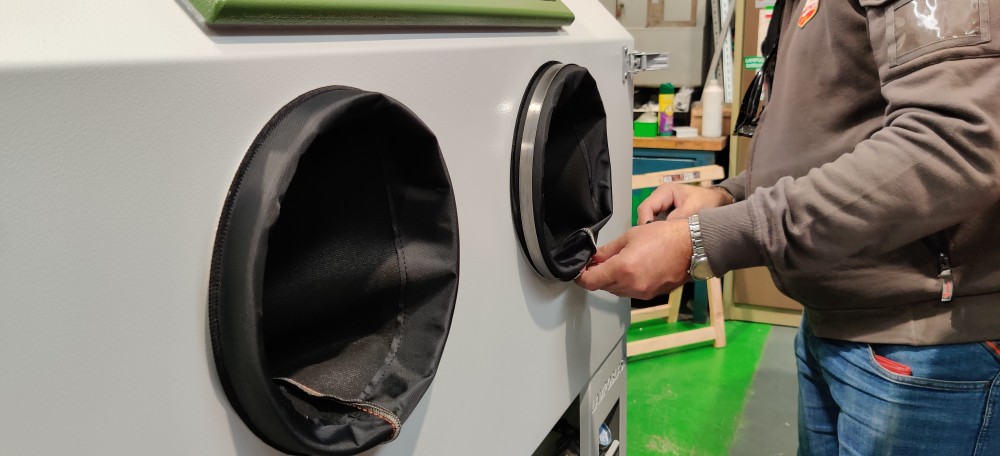

1. Svitare e allentare le apposite fascette di fissaggio del guanto installato sulla cabina.
2. Estrarre completamente il guanto usurato verificando l’eventuale presenza di residui di abrasivo o polvere nella zona di fissaggio.
3. Posizionare il nuovo guanto inserendolo correttamente nell’apposita sede. Risvoltare la parte terminale del guanto nella zona dove è presente la cucitura, assicurandosi che il montaggio sia uniforme e ben aderente alla flangia di fissaggio per garantire una corretta tenuta durante le operazioni di sabbiatura o pallinatura.
4. Serrare nuovamente le fascette verificando che il guanto sia perfettamente bloccato e stabile, evitando pieghe o zone non aderenti che potrebbero compromettere la tenuta o ridurre la durata del componente durante l’utilizzo della macchina.

ATTENZIONE

Prima di eseguire qualsiasi operazione di manutenzione, assicurarsi che il macchinario sia scollegato dall’alimentazione elettrica e pneumatica. Effettuare gli interventi esclusivamente a macchina ferma e in condizioni di sicurezza. Per dubbi, informazioni o supporto tecnico contattare direttamente Lampugnani Sabbiatrici.

Per la sostituzione dei vetri di protezione della cabina procedere come segue:

1. Svitare le brugole laterali presenti sul pannello comandi.
2. Sollevare con attenzione il pannello comandi e posizionarlo sulla parte superiore della cabina, assicurandosi che rimanga stabile durante l’intervento di manutenzione.
3. Svitare le manopole di fissaggio presenti sulla controcornice del vetro.
4. Rimuovere la controcornice facendo attenzione a non danneggiare le superfici di appoggio e le guarnizioni presenti.
5. Estrarre entrambi i vetri installati nella cabina:
   • vetro stratificato esterno
   • vetro sottile interno di protezione
6. Pulire accuratamente la zona di alloggiamento dei vetri eliminando eventuali residui di polvere, abrasivo o sporco accumulato.
7. Inserire il nuovo vetro sottile interno sostituendo quello usurato.
8. Inserire il nuovo vetro stratificato nella corretta posizione sostituendo il vetro danneggiato o usurato.
9. Riposizionare correttamente la controcornice verificando il corretto allineamento dei vetri.
10. Avvitare nuovamente le manopole di fissaggio assicurandosi che la controcornice sia ben serrata e che i vetri risultino stabili e correttamente bloccati.

ATTENZIONE

Prima di eseguire qualsiasi operazione di manutenzione, assicurarsi che il macchinario sia scollegato dall’alimentazione elettrica e pneumatica. Effettuare gli interventi esclusivamente a macchina ferma e in condizioni di sicurezza. Per dubbi, informazioni o supporto tecnico contattare direttamente Lampugnani Sabbiatrici.

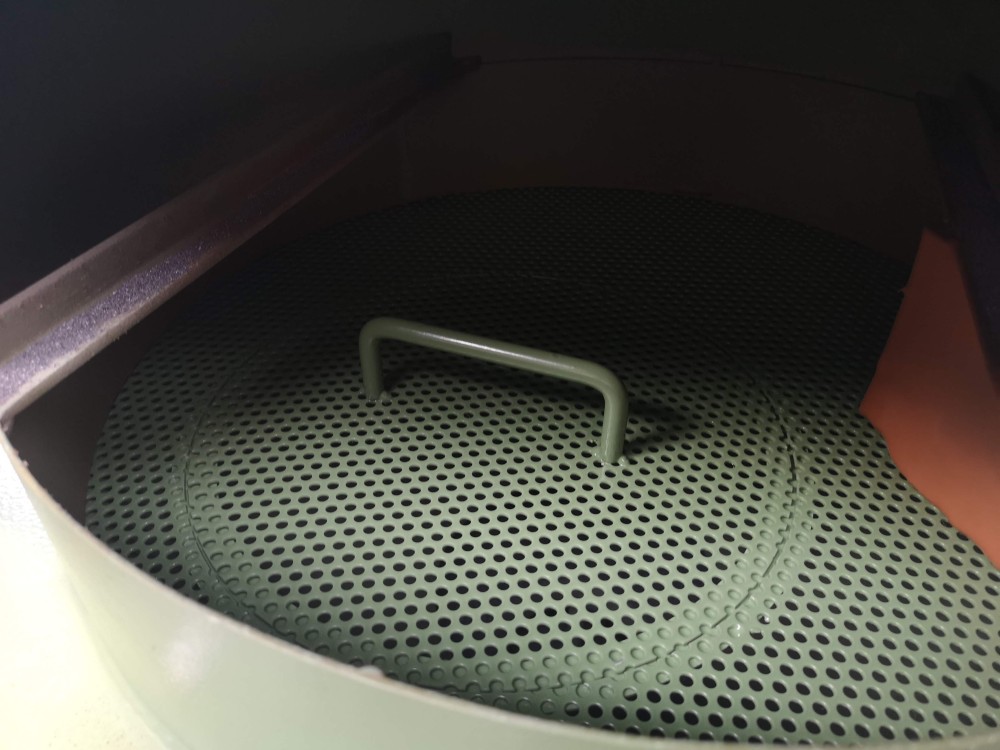

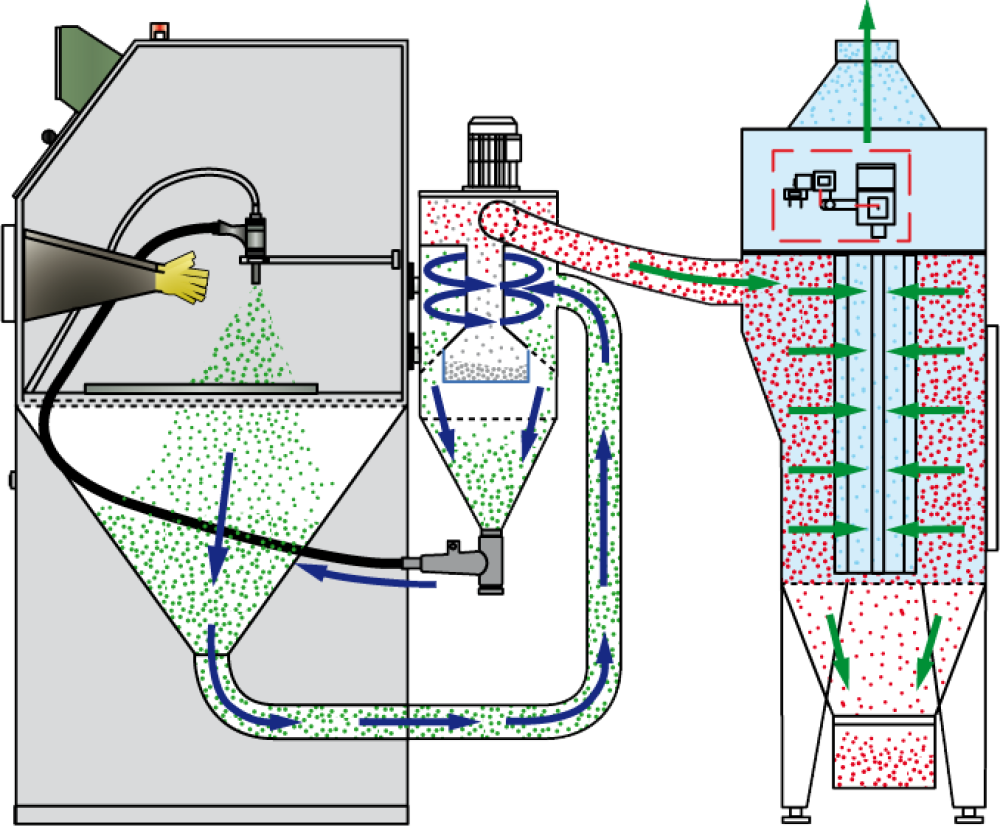

Per la pulizia e il controllo del setaccio del ciclone procedere come segue:

1. Aprire lo sportello di accesso del ciclone.
2. Estrarre il setaccio dall’apposito vano con attenzione, evitando la dispersione di polveri o residui di abrasivo.
3. Rimuovere tutte le impurità accumulate sul setaccio, come residui di lavorazione, corpi estranei o materiale contaminante che potrebbero compromettere il corretto funzionamento del sistema di recupero abrasivo.
4. Verificare lo stato generale del setaccio controllando eventuali deformazioni, rotture o segni di usura.
5. Reinserire correttamente il setaccio nell’apposito vano assicurandosi che sia posizionato in modo stabile e corretto.
6. In caso di usura o danneggiamento del setaccio, procedere con la sostituzione del componente per garantire l’efficienza del sistema ciclone e il corretto recupero dell’abrasivo.

ATTENZIONE

Prima di eseguire qualsiasi operazione di manutenzione, assicurarsi che il macchinario sia scollegato dall’alimentazione elettrica e pneumatica. Effettuare gli interventi esclusivamente a macchina ferma e in condizioni di sicurezza. Per dubbi, informazioni o supporto tecnico contattare direttamente Lampugnani Sabbiatrici.

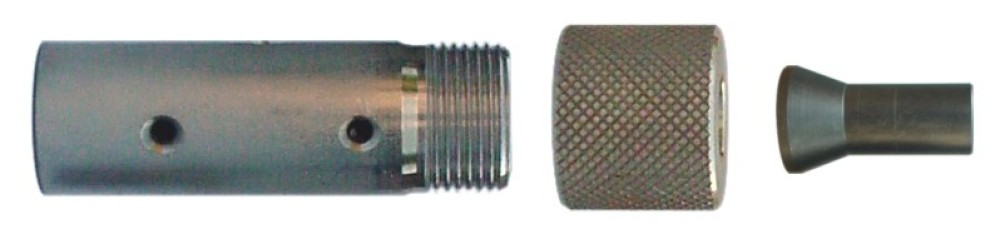

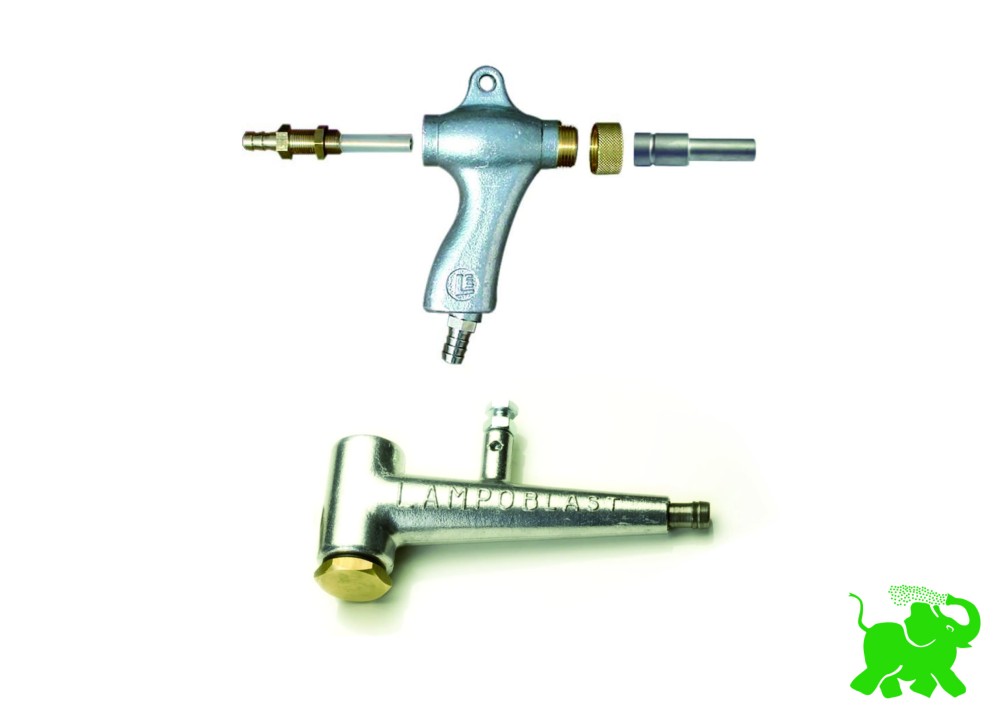

Per la sostituzione delle parti usurate della pistola di sabbiatura procedere come segue:

1. Estrarre dal corpo pistola tutte le parti usurate da sostituire, verificando lo stato generale dei componenti interni.
2. Nel caso della sostituzione dell’iniettore aria:
   • utilizzare un calibro per misurare la distanza tra dado e controdado dell’iniettore installato;
   • mantenere la stessa regolazione dell’iniettore precedentemente montato per garantire il corretto funzionamento della pistola.
3. Nel caso della sostituzione dell’ugello:
   • svitare la ghiera in ottone;
   • estrarre l’ugello usurato;
   • inserire il nuovo ugello nella corretta posizione;
   • riavvitare la ghiera verificando il corretto serraggio del componente.
4. Nel caso della sostituzione del portagomma:
   • estrarre il portagomma usurato;
   • avvitare correttamente il nuovo portagomma assicurandosi della perfetta tenuta del collegamento.

NOTE

Per aumentare la durata dell’ugello e ottenere un consumo più uniforme del componente, si consiglia di ruotare periodicamente l’ugello durante l’utilizzo.

ATTENZIONE

Prima di eseguire qualsiasi operazione di manutenzione, assicurarsi che il macchinario sia scollegato dall’alimentazione elettrica e pneumatica. Effettuare gli interventi esclusivamente a macchina ferma e in condizioni di sicurezza. Per dubbi, informazioni o supporto tecnico contattare direttamente Lampugnani Sabbiatrici.

Nel caso in cui non fuoriuscisse abrasivo dalla pistola di sabbiatura, procedere con le seguenti verifiche e operazioni di controllo.

Verifiche preliminari

1. Controllare che sia presente abrasivo all’interno della cabina e che il livello del prodotto sia sufficiente per il corretto funzionamento dell’impianto.
2. Assicurarsi che l’aria compressa utilizzata sia asciutta e priva di umidità, al fine di evitare la solidificazione dell’abrasivo e la formazione di accumuli all’interno del circuito di sabbiatura.
3. Verificare che i particolari trattati siano asciutti e privi di residui oleosi o contaminanti che potrebbero compromettere il corretto flusso della sabbia.
4. Controllare ed eliminare eventuali residui o ostruzioni presenti nei componenti del circuito abrasivo che potrebbero impedire il corretto passaggio del prodotto.

Pulizia rapida dell’impianto

Per effettuare una pulizia rapida del circuito abrasivo procedere come segue:

1. Posizionare appositi recipienti sotto la tramoggia della cabina e sotto il ciclone (nelle versioni dotate di sistema ciclone).
2. Aprire i tappi della tramoggia e del ciclone (se presente).
3. Accendere l’impianto.
4. Con l’ausilio del guanto di sabbiatura, tappare completamente l’ugello della pistola.
5. Premere il comando di sabbiatura a pedale.

Questa operazione genera un effetto di rigurgito dell’aria che può aiutare a liberare eventuali ostruzioni presenti all’interno dei seguenti componenti:

• pistola di sabbiatura
• miscelatore
• tubo abrasivo / tubo sabbia

Controlli aggiuntivi

Se la procedura di pulizia rapida non risultasse sufficiente, si consiglia di:

• controllare internamente il corpo pistola;
• verificare lo stato del miscelatore;
• rimuovere eventuali residui o accumuli presenti;
• controllare lo stato di usura delle componenti interne;
• sostituire i componenti usurati se necessario.

ATTENZIONE

Prima di eseguire qualsiasi operazione di manutenzione, assicurarsi che il macchinario sia scollegato dall’alimentazione elettrica e pneumatica. Effettuare gli interventi esclusivamente a macchina ferma e in condizioni di sicurezza. Per dubbi, informazioni o supporto tecnico contattare direttamente Lampugnani Sabbiatrici.

Per effettuare lo svuotamento e la pulizia dell’impianto procedere come segue:

1. Posizionare appositi recipienti sotto la tramoggia della cabina e sotto il ciclone (nelle versioni dotate di recupero abrasivo con ciclone).
2. Aprire i tappi della tramoggia e del ciclone (se presente) per consentire lo svuotamento del materiale abrasivo e dei residui accumulati.
3. Effettuare una prima rimozione del materiale presente eliminando il quantitativo principale di abrasivo e impurità depositate all’interno dell’impianto.
4. Accendere l’impianto.
5. Con l’ausilio del guanto di sabbiatura, tappare completamente l’ugello della pistola.
6. Premere il comando di sabbiatura a pedale per generare un effetto di rigurgito dell’aria all’interno del circuito abrasivo, favorendo la pulizia del tubo sabbia e la rimozione di eventuali residui o ostruzioni.
7. Utilizzare la pistola di soffiaggio ad aria compressa presente all’interno della cabina per rimuovere i residui di polvere più fini depositati sulle superfici interne della macchina.
8. Accendere e spegnere più volte l’elettroventilatore per facilitare la caduta dell’abrasivo residuo e delle polveri presenti nelle tramogge e nelle zone di raccolta.
9. Verificare che non siano presenti accumuli residui di abrasivo o polvere all’interno del circuito e delle zone di recupero.

ATTENZIONE

Prima di eseguire qualsiasi operazione di manutenzione, assicurarsi che il macchinario sia scollegato dall’alimentazione elettrica e pneumatica. Effettuare gli interventi esclusivamente a macchina ferma e in condizioni di sicurezza. Per dubbi, informazioni o supporto tecnico contattare direttamente Lampugnani Sabbiatrici.

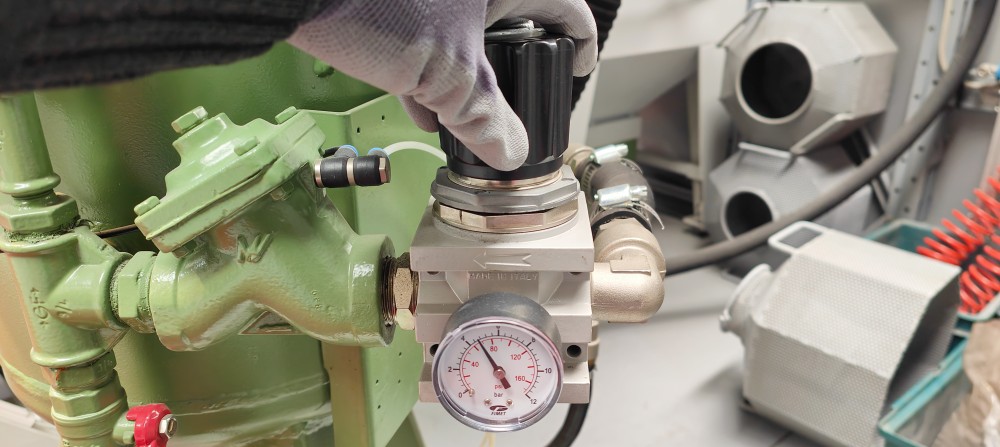

Per regolare la pressione di utilizzo dell’impianto agire sul regolatore di pressione con manometro posizionato nella parte frontale destra della macchina.

• rotazione in senso orario = aumento della pressione
• rotazione in senso antiorario = diminuzione della pressione

Regolare la pressione in funzione del tipo di lavorazione, del materiale da trattare e dell’abrasivo utilizzato.

Si consiglia un range di utilizzo compreso tra 2 bar e massimo 8 bar di pressione.

Pressioni troppo elevate potrebbero aumentare l’usura delle componenti interne dell’impianto e modificare il risultato della finitura superficiale del particolare trattato.

ATTENZIONE

Prima di eseguire qualsiasi operazione di manutenzione, assicurarsi che il macchinario sia scollegato dall’alimentazione elettrica e pneumatica. Effettuare gli interventi esclusivamente a macchina ferma e in condizioni di sicurezza. Per dubbi, informazioni o supporto tecnico contattare direttamente Lampugnani Sabbiatrici

1. svitare le apposite fascette
2. estrarre il guanto usurato
3. posizionare il guanto nuovo risvoltando la parte dove è presente la cucitura
4. serrare le fascette

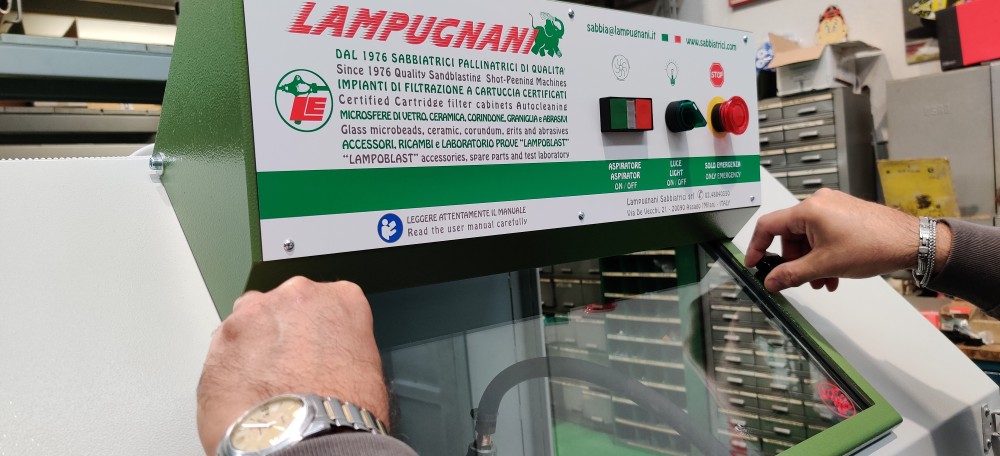

1. svitare le brugole laterali del pannello comandi
2. sollevare il pannello comandi e posizonarlo sulla parte alta della cabina
3. svitare le manopole presenti sulla controcornice del vetro
4. sfilare la controcornice
5. estrarre entrambi i vetri presenti sulla cabina (stratificato e sottile interno)
6. inserire il vetro nuovo sottile interno al posto di quello usurato
7. inserire il vetro nuovo stratificato al posto di quello usurato
8. posizionare la controcornice
9. avvitare le manopole di fissaggio

• Per effettuare la pulizia interna del ciclone procedere come segue:

• Aprire lo sportello di accesso del ciclone.
• Con l’utilizzo di un aspiratore idoneo rimuovere eventuali residui di abrasivo, polvere o materiale accumulato all’interno del ciclone.
• Verificare che non siano presenti accumuli o ostruzioni che potrebbero compromettere il corretto funzionamento del sistema di recupero abrasivo.
• Dopo aver completato la pulizia, richiudere correttamente lo sportello del ciclone assicurandosi della corretta chiusura e tenuta del sistema.

• ATTENZIONE

  Prima di eseguire qualsiasi operazione di manutenzione, assicurarsi che il macchinario sia scollegato dall’alimentazione elettrica e pneumatica. Effettuare gli interventi esclusivamente a macchina ferma e in condizioni di sicurezza. Per dubbi, informazioni o supporto tecnico contattare direttamente Lampugnani Sabbiatrici.

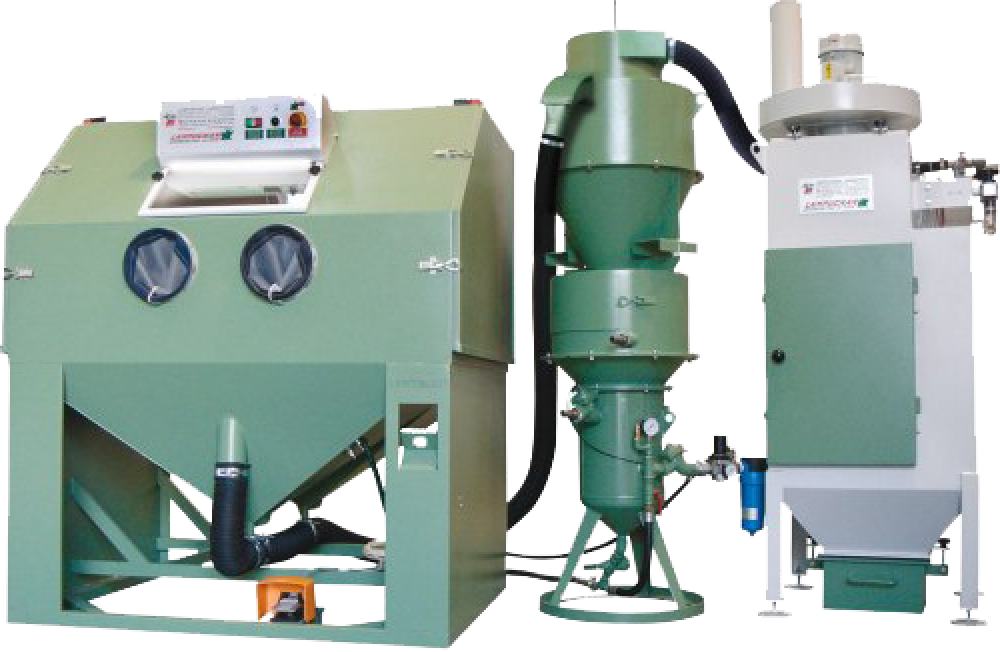

Nel caso in cui non fuoriuscisse abrasivo dalla lancia di sabbiatura, procedere con le seguenti verifiche e controlli.

1. Controllare che sia presente abrasivo all’interno del serbatoio in pressione e che il livello del prodotto sia sufficiente per il corretto funzionamento dell’impianto.
2. Assicurarsi che l’aria compressa utilizzata sia asciutta e priva di umidità per evitare la solidificazione dell’abrasivo e la formazione di accumuli all’interno del circuito di sabbiatura.
3. Verificare che i particolari trattati siano asciutti e privi di residui oleosi o contaminanti che potrebbero compromettere il corretto flusso dell’abrasivo.
4. Controllare la presenza di eventuali ostruzioni o accumuli di materiale all’interno dei seguenti componenti:

• serbatoio abrasivo
• tubo abrasivo / tubo sabbia
• lancia di sabbiatura

5. Rimuovere eventuali residui o materiale compattato che potrebbero impedire il corretto passaggio dell’abrasivo.
6. Verificare lo stato di usura delle componenti del circuito abrasivo e sostituire eventuali parti danneggiate o eccessivamente usurate.

ATTENZIONE

Prima di eseguire qualsiasi operazione di manutenzione, assicurarsi che il macchinario sia scollegato dall’alimentazione elettrica e pneumatica. Effettuare gli interventi esclusivamente a macchina ferma e in condizioni di sicurezza. Per dubbi, informazioni o supporto tecnico contattare direttamente Lampugnani Sabbiatrici.

Per effettuare lo svuotamento e la pulizia dell’impianto con sistema di sparo in pressione procedere come segue:

1. Lasciare acceso l’impianto per il tempo necessario a consentire il completo recupero dell’abrasivo presente all’interno del ciclone e del circuito di recupero.
2. Verificare che il materiale abrasivo venga correttamente convogliato nelle zone di raccolta dell’impianto.
3. Posizionare un apposito recipiente sotto la connessione a “Y” presente nella parte inferiore del serbatoio.
4. Svitare con attenzione la connessione a “Y” per consentire la fuoriuscita e la raccolta dell’abrasivo residuo presente nel serbatoio.
5. Raccogliere il materiale abrasivo evitando dispersioni nell’area di lavoro.
6. Utilizzare un aspiratore industriale idoneo per aspirare il materiale residuo presente all’interno del ciclone e delle zone di accumulo dell’impianto.
7. Verificare che all’interno del sistema non siano presenti residui di abrasivo, polveri o accumuli che potrebbero compromettere il corretto funzionamento della macchina.
8. Controllare lo stato generale delle tubazioni e dei componenti interni durante le operazioni di pulizia.

ATTENZIONE

Prima di eseguire qualsiasi operazione di manutenzione, assicurarsi che il macchinario sia scollegato dall’alimentazione elettrica e pneumatica. Effettuare gli interventi esclusivamente a macchina ferma e in condizioni di sicurezza. Per dubbi, informazioni o supporto tecnico contattare direttamente Lampugnani Sabbiatrici.

Per regolare la pressione di utilizzo del sistema in pressione agire sul regolatore di pressione con manometro posizionato a bordo del serbatoio.

• rotazione in senso orario = aumento della pressione
• rotazione in senso antiorario = diminuzione della pressione

Regolare la pressione in funzione della tipologia di lavorazione, dell’abrasivo utilizzato e del materiale da trattare.

Si consiglia un range di utilizzo compreso tra 2,5 bar e massimo 8 bar di pressione.

Una pressione eccessiva potrebbe aumentare l’usura delle componenti del circuito abrasivo e influenzare il risultato finale della finitura superficiale.

ATTENZIONE

Prima di eseguire qualsiasi operazione di manutenzione, assicurarsi che il macchinario sia scollegato dall’alimentazione elettrica e pneumatica. Effettuare gli interventi esclusivamente a macchina ferma e in condizioni di sicurezza. Per dubbi, informazioni o supporto tecnico contattare direttamente Lampugnani Sabbiatrici.

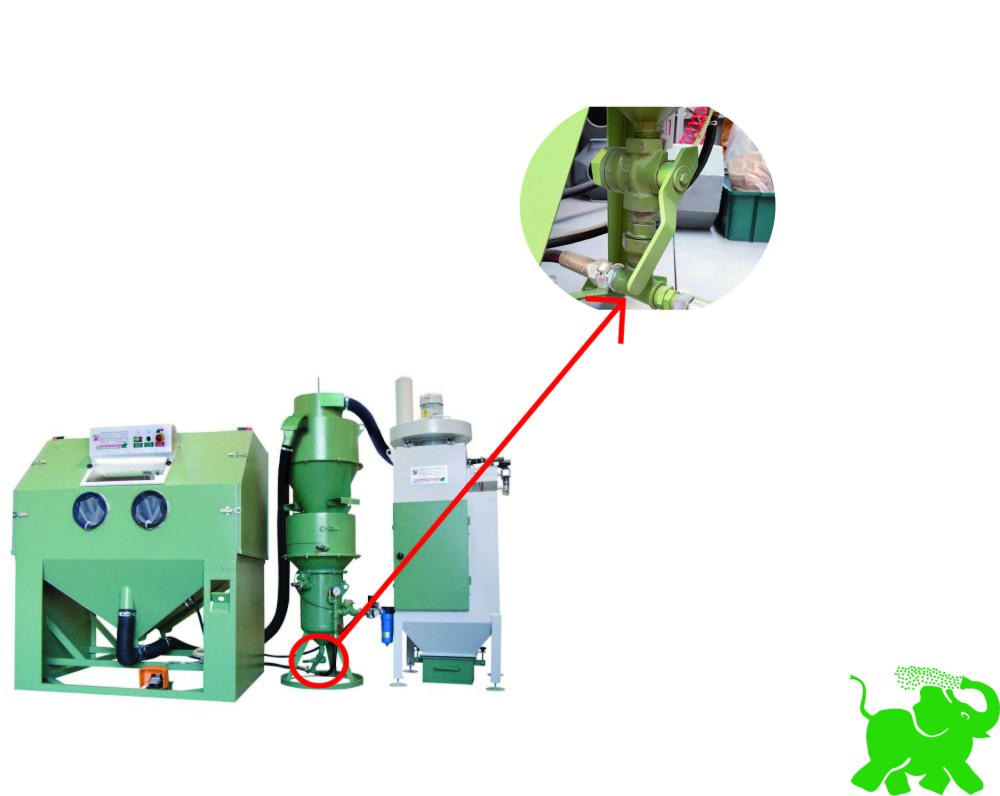

Per ottimizzare il flusso dell’abrasivo è necessario agire sulla leva di regolazione posizionata sotto la tramoggia del serbatoio.

• leva verso l’alto = chiusura della valvola / minore quantità di abrasivo
• leva verso il basso = apertura della valvola / maggiore quantità di abrasivo

Regolare il flusso abrasivo in funzione della lavorazione da eseguire, del tipo di abrasivo utilizzato e della finitura superficiale desiderata.

Una regolazione corretta del flusso permette di ottimizzare le prestazioni dell’impianto, migliorare l’uniformità della lavorazione e ridurre consumi eccessivi di abrasivo.

ATTENZIONE

Prima di eseguire qualsiasi operazione di manutenzione, assicurarsi che il macchinario sia scollegato dall’alimentazione elettrica e pneumatica. Effettuare gli interventi esclusivamente a macchina ferma e in condizioni di sicurezza. Per dubbi, informazioni o supporto tecnico contattare direttamente Lampugnani Sabbiatrici.

Per il corretto montaggio del tubo abrasivo procedere come segue:

1. Inserire il tubo all’interno del manicotto facendolo fuoriuscire di circa 5 mm rispetto al bordo del manicotto stesso.
2. Avvitare le apposite viti di tenuta presenti sul manicotto per bloccare correttamente il tubo ed evitare movimenti o perdite durante l’utilizzo dell’impianto.
3. Avvolgere il filetto del manicotto con circa 10 giri di nastro in PTFE (“teflon”) per garantire una corretta tenuta del collegamento.
4. Serrare accuratamente l’attacco a baionetta assicurandosi che il collegamento sia stabile e perfettamente bloccato. Se necessario utilizzare adeguati attrezzi da lavoro per ottenere un corretto serraggio.
5. Verificare che il tubo sia correttamente fissato e che non siano presenti giochi, perdite o anomalie nel collegamento.

ATTENZIONE

Prima di eseguire qualsiasi operazione di manutenzione, assicurarsi che il macchinario sia scollegato dall’alimentazione elettrica e pneumatica. Effettuare gli interventi esclusivamente a macchina ferma e in condizioni di sicurezza. Per dubbi, informazioni o supporto tecnico contattare direttamente Lampugnani Sabbiatrici.

Per la sostituzione delle cartucce filtro procedere come segue:

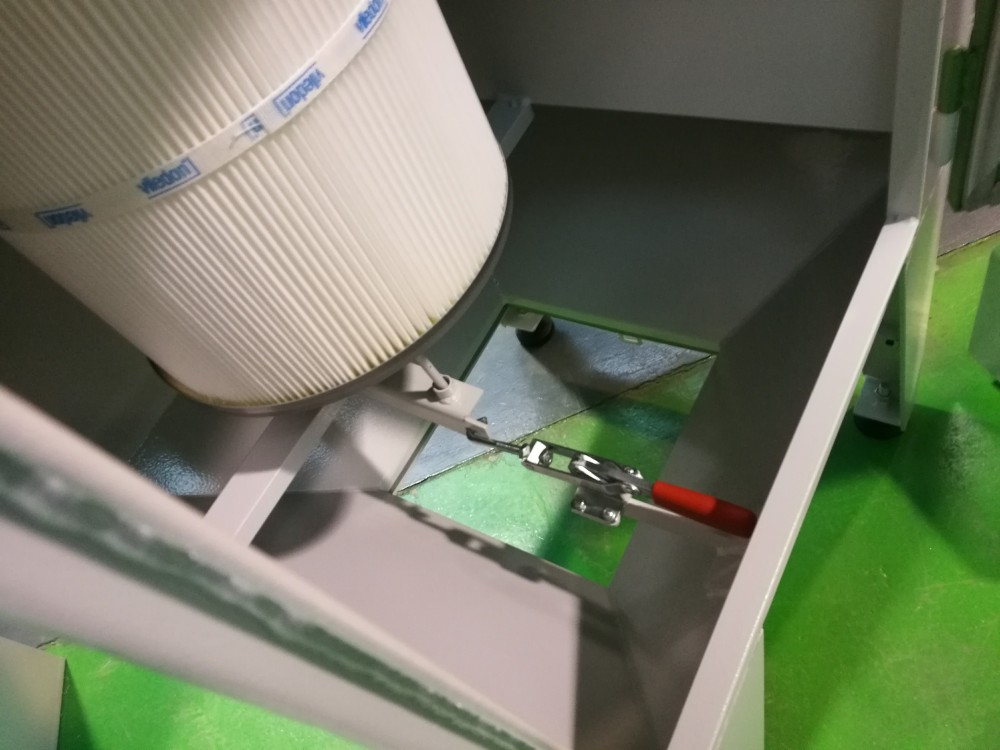

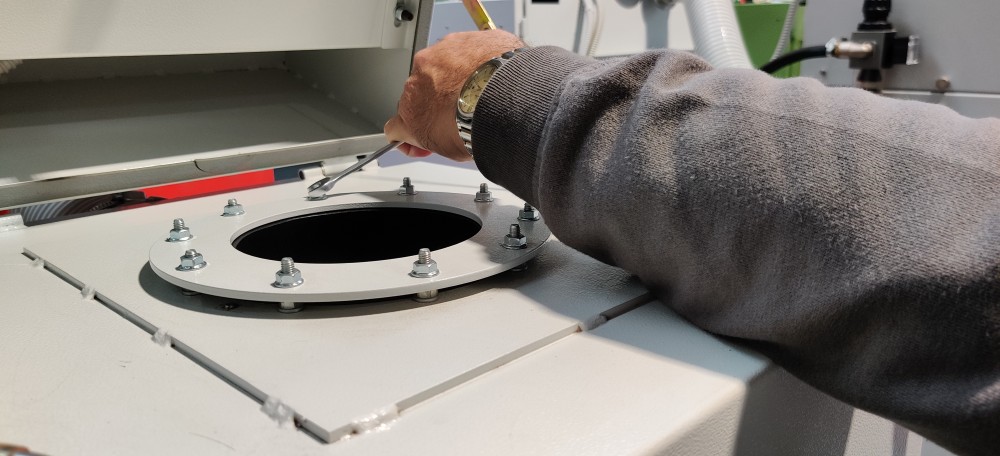

1. Sollevare il coperchio posizionato nella parte superiore dell’armadio filtro.
2. Individuare la flangia tonda di fissaggio della cartuccia filtro.
3. Svitare i bulloni presenti sulla flangia facendo attenzione a non danneggiare i componenti di fissaggio.
4. Estrarre la cartuccia filtro usurata verificando l’eventuale presenza di accumuli di polvere o residui all’interno dell’alloggiamento.
5. Pulire, se necessario, la zona di alloggiamento della cartuccia prima dell’installazione del nuovo componente.
6. Inserire correttamente la nuova cartuccia filtro nell’apposita sede.
7. Riposizionare la flangia di fissaggio e serrare i bulloni in maniera uniforme e omogenea per garantire una corretta tenuta del sistema filtrante.
8. Richiudere il coperchio dell’armadio filtro assicurandosi della corretta chiusura del vano.
9. Verificare il corretto montaggio della cartuccia e l’assenza di anomalie prima della rimessa in funzione dell’impianto.

10. ATTENZIONE

    Prima di eseguire qualsiasi operazione di manutenzione, assicurarsi che il macchinario sia scollegato dall’alimentazione elettrica e pneumatica. Effettuare gli interventi esclusivamente a macchina ferma e in condizioni di sicurezza. Per dubbi, informazioni o supporto tecnico contattare direttamente Lampugnani Sabbiatrici.

1. Per la sostituzione della cartuccia filtro procedere come segue:

2. Aprire la porta d’ispezione frontale dell’armadio filtro.
3. Utilizzare l’apposita leva di sgancio per liberare la cartuccia filtro installata.
4. Estrarre con attenzione la cartuccia usurata evitando la dispersione di polveri o residui accumulati.
5. Verificare lo stato dell’alloggiamento interno e, se necessario, rimuovere eventuali residui presenti nella zona di installazione.
6. Inserire correttamente la nuova cartuccia filtro nell’apposita sede.
7. Utilizzare la leva di bloccaggio per fissare correttamente la cartuccia assicurandosi che il componente sia stabile e correttamente posizionato.
8. Richiudere lo sportello del filtro verificando la corretta chiusura del vano.
9. Controllare il corretto montaggio della cartuccia prima della rimessa in funzione dell’impianto.

10. ATTENZIONE

    Prima di eseguire qualsiasi operazione di manutenzione, assicurarsi che il macchinario sia scollegato dall’alimentazione elettrica e pneumatica. Effettuare gli interventi esclusivamente a macchina ferma e in condizioni di sicurezza. Per dubbi, informazioni o supporto tecnico contattare direttamente Lampugnani Sabbiatrici.

Per garantire un’efficace filtrazione e il corretto funzionamento dell’impianto, si consiglia di effettuare periodicamente la pulizia del cassetto raccolta polveri procedendo come segue:

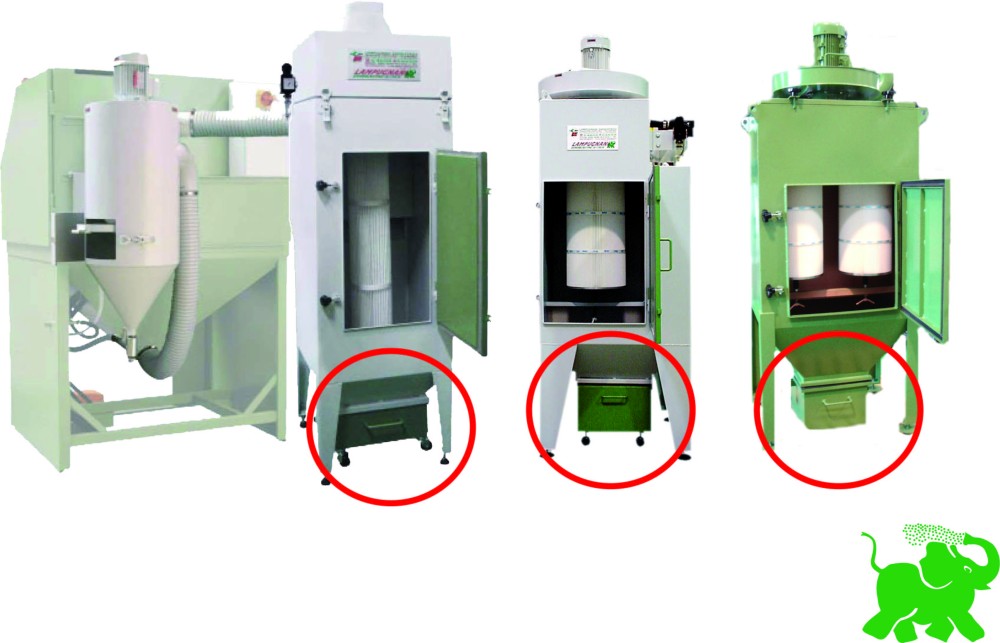

1. Aprire le chiusure di fissaggio che bloccano il cassetto raccolta polveri.
2. Estrarre il cassetto dalla sede dell’armadio filtro con attenzione per evitare la dispersione delle polveri accumulate.
3. Smaltire le polveri raccolte nel rispetto delle normative e delle leggi vigenti relative allo smaltimento dei materiali di scarto.
4. Verificare lo stato generale del cassetto ed eliminare eventuali residui presenti all’interno.
5. Riposizionare correttamente il cassetto nella sede dell’armadio filtro assicurandosi del corretto inserimento.
6. Richiudere le chiusure di fissaggio verificando che il cassetto sia correttamente bloccato.

Si consiglia l’utilizzo di un sacchetto di raccolta all’interno del cassetto per facilitare le operazioni di svuotamento e pulizia periodica.

ATTENZIONE

Prima di eseguire qualsiasi operazione di manutenzione, assicurarsi che il macchinario sia scollegato dall’alimentazione elettrica e pneumatica. Effettuare gli interventi esclusivamente a macchina ferma e in condizioni di sicurezza. Per dubbi, informazioni o supporto tecnico contattare direttamente Lampugnani Sabbiatrici.

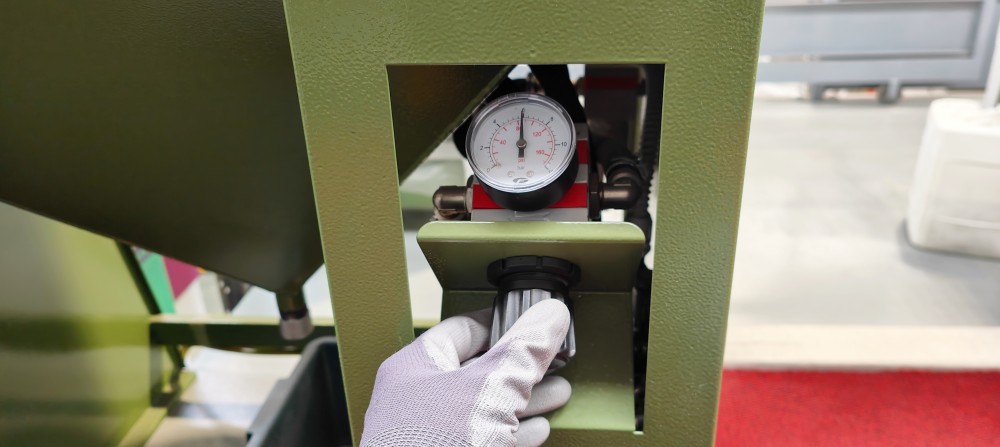

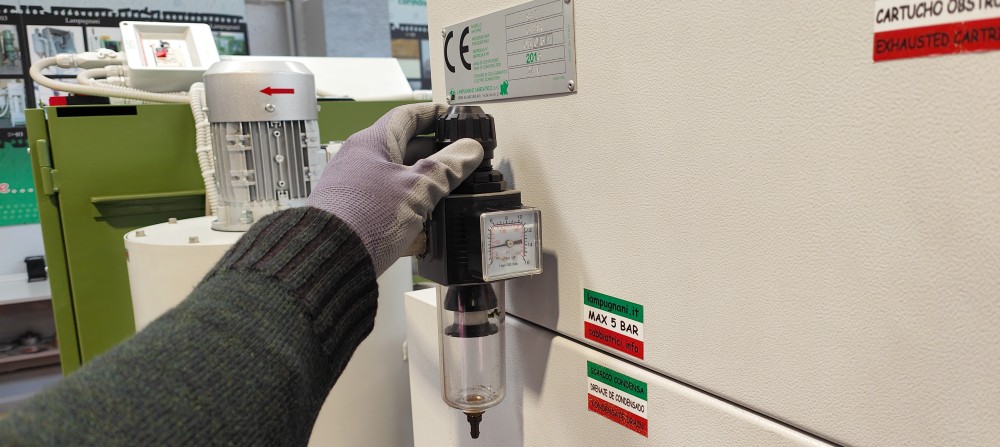

Per regolare la pressione dell’armadio filtro agire sul regolatore di pressione con manometro posizionato nella parte laterale dell’armadio filtro.

• rotazione in senso orario = aumento della pressione
• rotazione in senso antiorario = diminuzione della pressione

Si consiglia di mantenere una pressione di utilizzo pari a circa 2 bar per garantire il corretto funzionamento del sistema di pulizia delle cartucce filtro.

NON regolare la pressione oltre i 3 bar.

Una pressione eccessiva potrebbe causare un elevato stress meccanico delle cartucce filtro, compromettendone la durata e provocando un’usura precoce del sistema filtrante.

ATTENZIONE

Prima di eseguire qualsiasi operazione di manutenzione, assicurarsi che il macchinario sia scollegato dall’alimentazione elettrica e pneumatica. Effettuare gli interventi esclusivamente a macchina ferma e in condizioni di sicurezza. Per dubbi, informazioni o supporto tecnico contattare direttamente Lampugnani Sabbiatrici.
